Краткий ответ: проволока 304 может трескаться при холодной высадке даже при правильной марке и MTC, поскольку сертификат сам по себе не подтверждает отсутствие опасных поверхностных и подповерхностных дефектов, пригодность состояния поставки к требуемой деформации и совместимость с инструментом, смазкой и последовательностью операций. Контролировать нужно всю систему «материал — процесс».
Ключевые Моменты
Ключевые выводы
- Марка определяет сплав, но не гарантирует результат конкретной операции.
- MTC подтверждает оговорённые испытания, но не воспроизводит процесс заказчика и не характеризует каждую точку мотка.
- Поверхностные дефекты, предшествующее упрочнение, состояние проволоки и локальная деформация могут исчерпать запас пластичности.
- Место и направление трещины должны определять ход расследования.
- В запросе следует задавать состояние, требования к поверхности, смазку, параметры мотка и порядок валидации.
Что подтверждает правильный MTC?
MTC необходим для проверки марки, плавки, химического состава, заявленных механических свойств, стандарта и прослеживаемости. Но он не моделирует холодную высадку у заказчика. Марка отвечает на вопрос о сплаве, MTC — о результатах заданных испытаний, а производственная проба — о способности конкретной проволоки и технологии изготовить деталь без недопустимых трещин.
Что подтверждает MTC и что ещё нужно контролировать
| Контроль | Что подтверждает | Что остаётся проверить |
|---|---|---|
| Марка и состав | 304 / UNS S30400 и заявленный состав | Пригодность к фактической деформации |
| Механические свойства | Результаты заданных образцов | Однородность и запас по длине мотка |
| Прослеживаемость | Плавка или партия | Поверхностная и подповерхностная целостность |
| Стандарт продукции | Заявленное соответствие | Состояние для холодной высадки |
| Производственная проба | Реакция реальной детали | Повторяемость между мотками и партиями |
Почему важен ASTM A493?
ASTM A493-25 распространяется именно на нержавеющую проволоку и катанку для холодной высадки и холодной ковки. Он устанавливает требования к химическому составу, механическим свойствам и состоянию поставки, включая отожжённое и слегка протянутое состояние. Покупатель должен указать размер, марку, вид продукции, состояние, покрытие, параметры мотка и специальные требования. Формулировки «проволока 304 с MTC» недостаточно.
Где может зародиться трещина?
При холодной высадке проволока испытывает высокую локальную пластическую деформацию. Закат, риска, вкатанная окалина, след волочильного инструмента или неглубокая подповерхностная несплошность могут стать концентратором напряжений и раскрыться при течении металла. Входной визуальный контроль не всегда выявляет будущий очаг. Причину нужно устанавливать, а не предполагать.
Как влияют состояние и история волочения?
Сталь 304 интенсивно упрочняется при деформации. В данных Outokumpu Core отмечено, что в метастабильных аустенитных сталях при холодном формовании может образовываться деформационный мартенсит. Два мотка с сертификатом 304 могут иметь разный запас пластичности из-за отжига, обжатий, температурной истории и последнего прохода. Следует согласовывать состояние, диапазон прочности или твёрдости и однородность.
Может ли причиной быть сам процесс?
Да. В исследовании 2024 года по винтам из стали 304 трещины появились после волочения, холодной высадки и поперечной пробивки, хотя явного дефекта исходной проволоки не обнаружили; основной причиной признали чрезмерное давление пробивки. Также проверяют деформацию за переход, заготовку, износ и соосность инструмента, смазку, качество отрезки и предшествующие операции.
Что показал кейс HydroPlatide Metals?

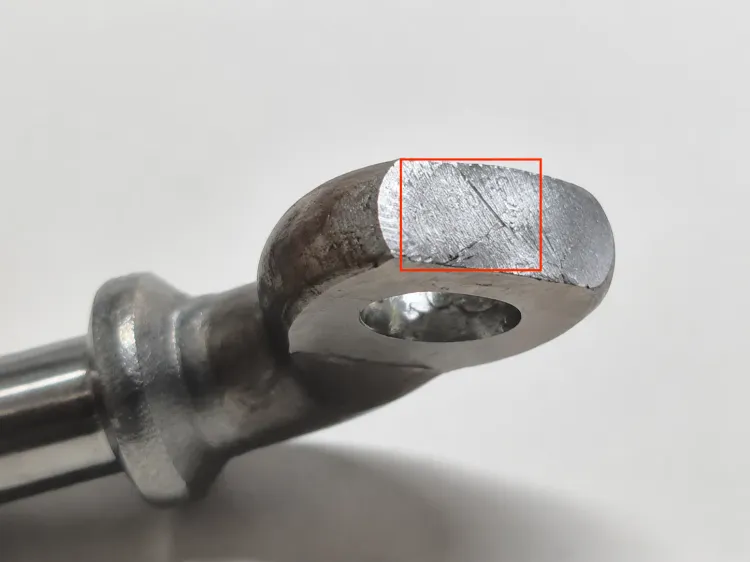

В автомобильном проекте HydroPlatide Metals на холодновысаженном штоке клапана wastegate из стали 304 регулярно появлялись микротрещины. Простая замена марки была невозможна. Глубокая обточка сняла проблемный поверхностный слой, а режим термообработки скорректировали для повышения равномерности деформации. После пробной поставки провели разрушающие испытания и проверили три партии, прежде чем закрепить маршрут. Это не универсальный рецепт, а пример расследования от очага трещины к проверенному решению. Подробнее о кейсе.
Как расследовать трещины?
1. Сохранить доказательства: детали, ненагруженную проволоку, бирки, MTC и параметры процесса.
2. Описать трещину: начало, направление и операцию, на которой она проявляется.
3. Параллельно проверить материал и процесс: поверхность, структуру и твёрдость вместе с инструментом, соосностью, смазкой и усилием.
4. Менять по одному фактору: не заменять одновременно проволоку, инструмент и смазку и не менять вместе с ними настройки оборудования.
5. Подтвердить повторяемость: проверить результат на нескольких мотках или партиях до допуска в производство.
Что указать в запросе?
HydroPlatide Metals рекомендует указывать марку, стандарт на проволоку для холодной высадки, проволоку или катанку, диаметр, состояние поставки, диапазон прочности или твёрдости, покрытие или смазку, требования к поверхности, параметры мотка, геометрию или степень высадки, дополнительные операции, контроль и валидационные партии. При расследовании нужны MTC, бирка, фотографии, сохранённый образец и данные процесса.
Часто задаваемые вопросы
Подходит ли 304 для холодной высадки?
Да, при подходящих спецификации, состоянии, поверхности и технологии.
Гарантирует ли MTC отсутствие поверхностных дефектов?
Нет. Критерии поверхности и метод контроля нужно задавать отдельно.
Решит ли переход на 304L проблему?
Не обязательно; сначала устанавливают причину.
Всегда ли нужна глубокая обточка?
Нет. Она устраняла конкретный риск в данном кейсе.
Вывод для покупателя
Правильная марка и соответствующий MTC — необходимые элементы контроля, но не гарантия производства. Приёмка должна связывать идентичность сплава, состояние поставки, целостность поверхности, историю обработки и фактический маршрут формования.
Источники и примечания
1. ASTM A493-25. Нержавеющая проволока и катанка для холодной высадки.
2. Outokumpu, диапазон Core. Деформационное упрочнение.
3. Wang et al.. Трещина, связанная с давлением процесса.
4. Takano, Fukaya и Fukuma. Продольное растрескивание метастабильной аустенитной стали.
